Cocción raku paso a paso: de la pasta chamotada al craquelado en el serrín
Una técnica que se define por el enfriamiento, no por el horno
El raku no es un esmalte ni un tipo de arcilla: es una manera de cocer. La pieza entra en el horno ya bizcochada, sube hasta unos 900–1000 °C en menos de una hora y se saca al rojo vivo con pinzas, todavía incandescente. Lo que ocurre después —el paso al aire frío, el serrín que prende, la tapa que cierra el recipiente— es lo que decide el color, el brillo y la red de grietas.
Estas páginas recogen ese recorrido completo, en el orden en que sucede en el taller: cómo se prepara una pasta capaz de aguantar el salto térmico, cómo se forma y se bizcocha, qué hacen los esmaltes de baja temperatura cuando se enfrían de golpe, cómo se lee el horno para saber cuándo abrirlo, qué pasa dentro del contenedor de serrín y cómo se limpia y se revisa la pieza al final. También el capítulo que en raku no es opcional: el equipo de protección y la organización del espacio de fuego.
La pasta con chamota y su resistencia al choque térmico
Una pasta de raku tiene que soportar en pocos segundos una diferencia de varios cientos de grados. La arcilla sola no lo consigue: al enfriarse contrae de forma desigual y se abre. Por eso la mezcla se «abre» con chamota, es decir, con material cerámico ya cocido y molido que se añade a la pasta cruda. Los granos de chamota no vuelven a contraer, interrumpen la continuidad de la matriz arcillosa y obligan a las tensiones a repartirse en muchos puntos pequeños en lugar de concentrarse en una sola grieta.
La proporción habitual va del 25 al 40 % en peso. Por debajo de esa franja la pieza se vuelve arriesgada; por encima, la pasta pierde plasticidad y resulta áspera al tacto y difícil de levantar en el torno. La granulometría importa tanto como la cantidad: un grano fino (0–0,5 mm) deja una superficie más manejable y se nota poco bajo el esmalte, mientras que un grano medio (0,5–1,5 mm) aporta más seguridad térmica y una textura visible que en el raku desnudo puede formar parte del resultado.
Lo que hace fallar a una pieza antes incluso del esmalte
- Paredes de grosor irregular: la zona fina se enfría antes que la gruesa y la pieza se parte por la frontera entre ambas.
- Cambios bruscos de sección, como un asa maciza pegada a una pared de cinco milímetros.
- Fondos planos y anchos sin ningún alivio, que concentran tensión en el ángulo con la pared.
- Amasado insuficiente: burbujas de aire y grumos de chamota mal repartidos.
- Reutilizar recortes de pastas distintas mezclados sin control de la proporción de chamota.
Las formas cerradas y compactas resisten mejor que las abiertas y anchas. Los cuencos hondos, las botellas de cuello corto y las piezas de paredes continuas son buenos puntos de partida; los platos grandes y las bandejas planas están entre lo más difícil de sacar entero.
Formado y bizcochado: preparar la pieza para el segundo fuego
El formado no cambia respecto a otras técnicas —torno, placa, churro o pellizco funcionan igual—, pero conviene pensar la pieza sabiendo lo que le espera. Un borde muy afilado se desconcha al manipularlo con pinzas; un pie demasiado estrecho hace que la pieza baile dentro del horno; una superficie con relieves profundos acumula esmalte en los huecos y lo deja casi transparente en las crestas.
El secado tiene que ser lento y sin corrientes. Cubrir la pieza con plástico los primeros días y destaparla poco a poco reduce las tensiones internas antes de que empiece nada relacionado con el fuego. Cuando la pieza está seca de verdad —a temperatura ambiente, no fría al tacto— pasa al bizcochado.
El bizcochado y por qué se queda bajo
El bizcocho de raku suele quedarse entre 900 y 1000 °C, con una subida muy suave hasta los 200 °C para expulsar el agua residual sin fracturas. El objetivo es una pieza porosa: una superficie que absorba bien el esmalte aplicado a pincel o por inmersión y que retenga el agua rápido, permitiendo capas gruesas sin descuelgues. Un bizcocho demasiado alto cierra la porosidad, el esmalte resbala y aparecen zonas peladas después de la cocción.
- Secado completo al aire, sin acelerar con calor directo.
- Subida lenta hasta 200 °C con la mirilla abierta.
- Rampa normal hasta 900–1000 °C.
- Enfriamiento en el horno cerrado, sin abrir antes de tiempo.
- Limpieza del polvo con esponja húmeda antes de esmaltar.
Esmaltes de raku y cómo se comportan al enfriarse de golpe
Los esmaltes de raku funden a baja temperatura, alrededor de 800–1000 °C, y se construyen sobre fritas alcalinas y fundentes con bórax. Esa base tiene dos consecuencias directas: madura muy rápido y tiene un coeficiente de dilatación alto, mucho mayor que el de la pasta que hay debajo. Justamente ese desajuste, que en cualquier otra técnica sería un defecto, es lo que produce el craquelado característico.
Los colorantes más habituales son óxidos y carbonatos metálicos. El cobre es el más impredecible y el más buscado: en atmósfera reductora puede pasar de verde a rojo cobrizo o a reflejos metálicos, y basta con un minuto de diferencia al tapar el contenedor para obtener otro resultado. El hierro tiende a ocres y marrones; el estaño y el circonio dan blancos opacos que muestran muy bien la red de grietas; los esmaltes transparentes crudos, sin colorante, son los que mejor dejan leer el craquelado sobre la pasta.
Aplicación
- Capa gruesa, entre 1,5 y 2 mm; los esmaltes de raku piden más grosor que los de alta temperatura.
- Dos o tres manos por inmersión o a pincel, dejando secar entre ellas.
- Pie y zona de apoyo siempre limpios, retirando el esmalte con esponja húmeda.
- Dejar zonas sin esmaltar de forma deliberada: al reducirse tomarán el negro del humo y contrastarán con el esmalte.
- Anotar mezcla, grosor y tiempos: en raku el registro escrito es lo único que permite repetir un resultado.
Conviene aceptar desde el principio que la repetición exacta no existe. Dos piezas del mismo esmalte, cocidas juntas y reducidas en el mismo contenedor, salen distintas según su posición, su masa y el segundo en que se cerró la tapa.
Subida de temperatura y extracción con pinzas en el momento justo
El horno más extendido para raku es de fibra cerámica y gas, ligero, con tapa o campana levantable, precisamente porque hay que abrirlo en caliente. La subida es rápida: en cuarenta o sesenta minutos se alcanza la temperatura de trabajo. Las piezas se colocan separadas, sin tocarse entre sí ni con las paredes, dejando espacio suficiente para entrar con las pinzas sin arrastrar a la de al lado.
La lectura del momento se hace por la mirilla más que por el pirómetro. Al principio el esmalte se ve mate y con textura de piel de naranja, con burbujas que aún están abriéndose. Después la superficie se cierra, se alisa y empieza a reflejar la llama: brilla como si estuviera mojada. Ese brillo húmedo y homogéneo es la señal. Si se espera de más, algunos esmaltes empiezan a descolgar y el color se apaga.
La secuencia de apertura
- Bajar o apagar la llama antes de abrir, nunca con el quemador en marcha.
- Comprobar que el contenedor de reducción está al lado, con el serrín dentro y la tapa a mano.
- Levantar la campana en un solo movimiento y dejarla apoyada donde no estorbe.
- Entrar con las pinzas por el punto más resistente de la pieza, normalmente el borde o el cuello.
- Levantar en vertical, sin raspar la base contra la placa, y trasladar en pocos segundos.
- Volver a cerrar el horno de inmediato si quedan piezas dentro.
Las pinzas deben ser largas, de acero, con boca ancha y buen agarre; las de boca corta obligan a acercar demasiado la cara y las manos a la boca del horno. Ensayar el gesto en frío, con una pieza fallida, evita descubrir el peso y el equilibrio reales cuando la pieza ya está incandescente.
La reducción en el recipiente con serrín
La pieza sale del horno a casi mil grados y entra en un recipiente metálico con serrín. El contacto es inmediato: el serrín prende, la tapa se cierra y el oxígeno del interior se consume en segundos. A partir de ahí la combustión continúa sin aire suficiente y busca oxígeno donde puede encontrarlo, incluido el que forma parte de los óxidos metálicos del esmalte. Eso es la reducción, y es el motivo por el que un mismo cobre da verde en un caso y rojo metálico en otro.
Sirve cualquier bidón o cubo de chapa con tapa que cierre razonablemente, siempre con una capa de serrín en el fondo y algo más para echar por encima. El serrín de madera sin tratar es el material base; virutas, papel de periódico sin tintas brillantes, paja seca u hojas secas dan matices distintos de humo. Materiales barnizados, aglomerados o plásticos no tienen sitio aquí: liberan humos tóxicos.
Variables que cambian el resultado
- El tiempo entre el horno y el serrín: cuanto más rápido, más brusco el choque y más fina la red de grietas.
- El momento de tapar: cerrar de inmediato da máxima reducción; dejar unos segundos de llama libre suaviza el efecto.
- La cantidad de serrín y su humedad: más material y más húmedo, más humo y más ennegrecimiento.
- Abrir un instante y volver a cerrar, que reintroduce oxígeno y puede virar los cobres.
- El tiempo total dentro, habitualmente entre quince y treinta minutos.
Sacar la pieza antes de tiempo interrumpe la reducción y suele apagar los reflejos; dejarla enfriar del todo dentro fija el resultado pero satura el negro. En la práctica el ajuste se hace por ensayo y anotación, no por fórmula.

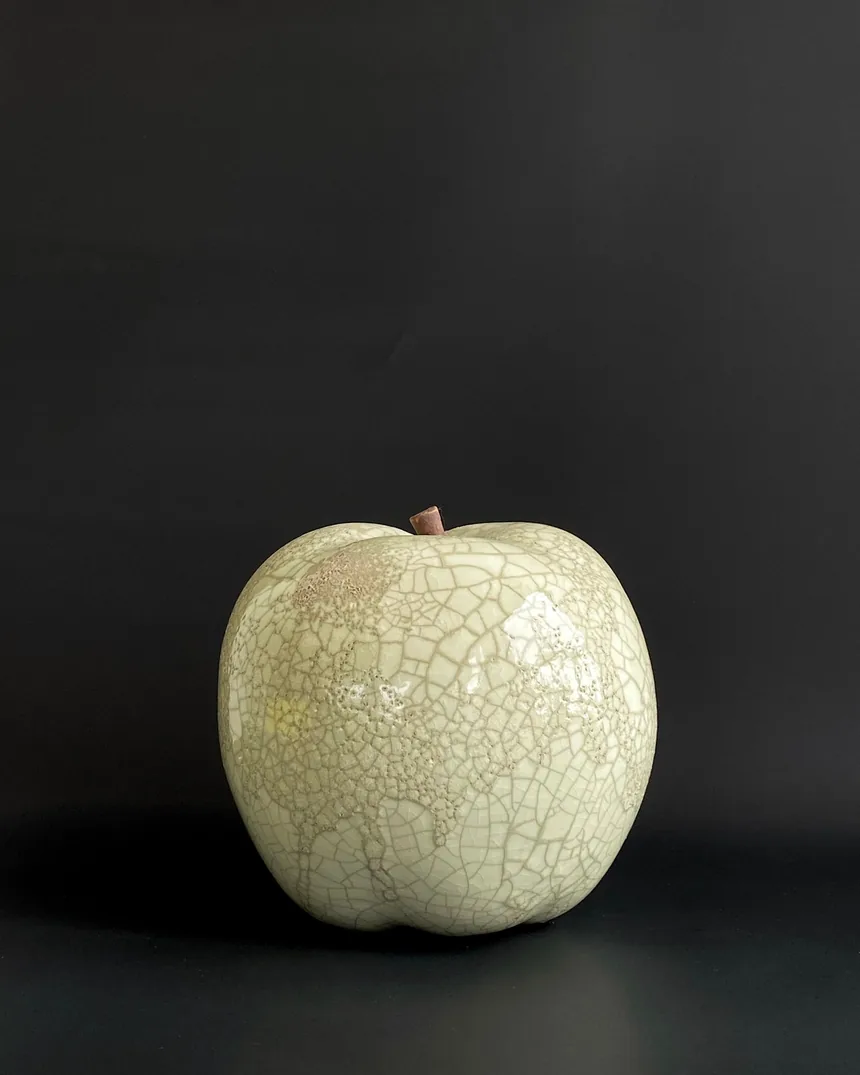

El craquelado: por qué aparece la red de grietas
El craquelado es una fractura del esmalte, no de la pieza. Al enfriarse de golpe, la capa vítrea contrae más que la pasta que la sostiene, no puede seguir su ritmo y se rompe en una red de líneas finas. En el momento de la extracción se oye: un crujido continuo, agudo y menudo, que dura mientras la pieza pierde calor. Ese sonido es una de las pocas señales inmediatas de que la cocción está funcionando.
Las grietas se abren antes de que la pieza toque el serrín, así que cuando empieza el humo hay una red completa esperando. El carbono penetra por esas líneas y se fija en ellas: de ahí el dibujo negro sobre fondo claro que define visualmente el raku. La escala del dibujo depende sobre todo de la velocidad de enfriamiento y del grosor del esmalte. Un enfriamiento muy brusco y una capa gruesa producen una malla densa y menuda; un paso más pausado al aire antes del serrín deja líneas más largas, más separadas y más marcadas.
Ajustes prácticos
- Un esmalte blanco opaco muestra el craquelado con mucha más nitidez que uno oscuro.
- Diez o quince segundos al aire antes de reducir amplían visiblemente la red.
- El craquelado sigue la forma: se estira en las curvas y se cierra en los cambios de plano.
- Sobre esmalte muy fino puede aparecer irregular o casi ausente.
Raku desnudo: cuando el esmalte solo sirve para marcar
En el raku desnudo la pieza terminada no lleva esmalte. Se aplica un engobe fino y refractario sobre el bizcocho y encima un esmalte de sacrificio, elegido precisamente porque no se adhiere bien. Durante la cocción ese esmalte craquela como cualquier otro; en la reducción el humo entra por las grietas y llega hasta la superficie de la pieza. Al enfriar, el esmalte y el engobe se desprenden —a veces solos, a veces con un poco de ayuda— y dejan el dibujo del humo directamente sobre la pasta.
El resultado es una superficie mate, sin brillo vítreo, con líneas negras o grises sobre el tono claro del barro. Es una técnica más exigente en el detalle: el grosor del engobe, la textura del bizcocho y el momento del desprendimiento cambian por completo el dibujo, y hay una parte del resultado que solo se ve cuando la capa ya ha saltado. Frente al raku esmaltado, ofrece menos color y más gráfica.
Puntos que cambian respecto al raku esmaltado
- El bizcocho suele bruñirse o alisarse antes de aplicar el engobe.
- La cocción puede quedarse algo más baja, porque no hace falta madurar un esmalte definitivo.
- El desprendimiento se hace con la pieza ya templada, no ardiendo.
- La pieza final es porosa y absorbente, y se marca con facilidad.
Limpieza y lavado después de la cocción
Al salir del serrín la pieza está cubierta de ceniza, hollín y restos carbonizados. Lo primero es dejar que se temple: el enfriamiento al aire, apoyada sobre ladrillo refractario o sobre el suelo despejado, es el procedimiento habitual. Sumergirla en agua todavía muy caliente acelera el proceso y a veces se hace para fijar un resultado concreto, pero añade un segundo choque térmico y aumenta el riesgo de que la pieza se abra: no es una operación neutra.
La limpieza empieza en seco, con un cepillo de cerdas duras que retire lo suelto, y sigue con agua y estropajo no metálico. El hollín adherido cede con un poco de insistencia; si queda una película grasienta, un jabón neutro suele bastar. Lo que no debe hacerse es frotar con estropajo de acero ni con abrasivos fuertes sobre el esmalte: rayan el vidriado y deslucen el brillo que ha costado tanto conseguir.
Revisión final
- Enfriar y limpiar la pieza en seco antes de mojarla.
- Lavar con agua templada y estropajo suave, sin abrasivos.
- Secar completamente; la pasta porosa retiene humedad durante horas.
- Revisar a contraluz y con la yema del dedo si hay fisuras que atraviesen la pared.
- Golpear suavemente: un sonido sordo indica una fractura interna aunque no se vea.
- Anotar el resultado junto a los datos de esmalte, tiempos y reducción.
Seguridad y protección al trabajar con fuego
En raku se abre un horno a temperatura de trabajo, se transporta material incandescente por el aire y se provoca una combustión con llama a un metro de distancia. Nada de eso admite improvisación. La cocción se hace siempre al aire libre o bajo cubierta muy ventilada, nunca en un espacio cerrado, porque el humo de la reducción es denso y contiene productos de combustión incompleta.
Equipo de protección
- Guantes largos resistentes al calor, que cubran la muñeca y parte del antebrazo.
- Protección facial y ocular frente a la radiación infrarroja al abrir el horno.
- Ropa de algodón grueso o cuero, sin fibras sintéticas, que funden sobre la piel.
- Calzado cerrado de suela resistente, nunca tejido abierto ni sandalias.
- Delantal de cuero si se manipulan piezas grandes o pesadas.
Organización del espacio
- Recorrido libre y en línea recta entre el horno y el contenedor de reducción, sin cables, mangueras ni obstáculos.
- Distancia de seguridad respecto a vegetación seca, madera almacenada y sacos de serrín.
- Extintor operativo y cubo de arena o agua siempre a la vista.
- Al menos dos personas en la jornada de fuego: una manipula, otra abre, tapa y vigila.
- Superficies refractarias definidas de antemano para dejar las piezas calientes.
- Bombonas de gas separadas del área de llama y con la conexión revisada antes de encender.
Merece la pena repasar la secuencia completa en voz alta antes de encender: quién abre, quién saca, dónde se apoya la campana, quién cierra la tapa. Los accidentes en raku rara vez vienen de la temperatura en sí, sino de un movimiento no previsto en un momento en que no hay tiempo para pensar.
Qué se publica en Senoste
Senoste reúne material escrito sobre una sola técnica: la cocción raku. Todo lo publicado gira alrededor de las fases de ese proceso y de las decisiones concretas que se toman en cada una, desde la composición de la pasta hasta la revisión de la pieza limpia. No hay secciones sobre otras técnicas cerámicas, ni sobre mercado, ni sobre nada ajeno al taller de fuego.
El formato es el de un cuaderno: textos continuos, listas de comprobación y tablas breves con valores de referencia. Se describen rangos y comportamientos habituales, no recetas cerradas, porque en raku el mismo esmalte da resultados distintos según el horno, el clima del día y el segundo en que se cierra la tapa. Cuando algo depende de la observación directa, se dice así.
Los textos son de carácter informativo y editorial. Sirven para entender el proceso y prepararse mejor antes de una jornada de cocción, no para sustituir la formación práctica ni la supervisión de alguien con experiencia en el manejo de hornos y fuego.
Contacto
Para cualquier consulta sobre los contenidos publicados, correcciones o comentarios sobre el material, se puede escribir al correo del proyecto. Es la única vía de contacto de Senoste: no hay formularios, ni registro, ni suscripción.
Correo: [email protected]
